接地模块主要种类及施工方法和注意事项

接地模块一般由非金属导电材料、防腐材料和吸湿剂等材料组合而成的物质包裹在铜材或钢材外、经强降压机器压铸而成。在导电性、防金属腐蚀性、雷电冲击下的负阻特性等方面都不错。这种低电阻接地模块特别适合于高土壤电阻率地区使用，是良好的人工接地体。它比金属接地体使用寿命长，是目前市场上性价比高的接地产品。

接地模块一般按照形状来分，分为圆形、扁形、梅花形、方形四种。

四种接地模块的施工方法略有不同：

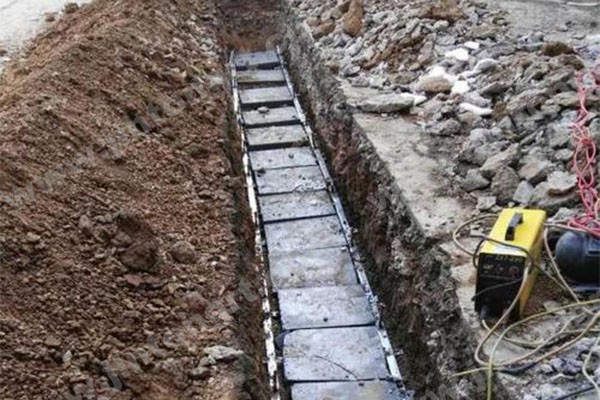

1、方形和梅花形接地模块宜采用垂直埋置。

2、圆形和扁形地模块宜采用水平埋置。

3、埋置深度不小于0.8m，模块间距离不小于4米。

4、模块极芯相互并联或与地线连接时，必须焊接，焊接长度为连线宽度的2倍以上。

5、应在焊接处清除焊渣，并涂上防腐导电漆或沥青漆。

6、为达到使用效果，每块模块敷设60kgYT001长效防腐物理性降阻剂。

7、回填土应适量洒水，分层夯实（土壤中碎石等含量较高的话需换填电阻率较低的粘质土），待模块充分吸湿（24小时）后测量接地电阻。

接地模块施工安装过程中应注意以下几个方面：

1、坑槽回填应采用细粒土为填料，不得用碎砖等建筑垃圾做回填料。

2、接地模块存储、运输是应注意避免高温、暴晒、淋雨。

3、接地模块在运输和安装时，应避免机械力损伤模块。

4、在有冻土层的地区安装模块时，模块应埋设在冻土层下面。
