石墨缆接地线正确的使用方法浅谈

石墨缆接地线与其它传统接地极比较优势软体石墨接地极与软体石墨接地线合使用降低电阻率性能优于其它传统接地极，节约开挖土方量50%，减少施工强度，缩减施工时间，减少青赔费用50%，使用寿命长达50年以上，无二次维护费用，在交通不便的山区，不需要再搬运焊机等笨重设备，安装流程简化，搭接连接即可，大大缩短安装施工时间，总体性价比高，各方面都有巨大的优势，因此在高土壤电阻率接地工程中石墨接地线是的选择。电阻要求，取得了良好效果。

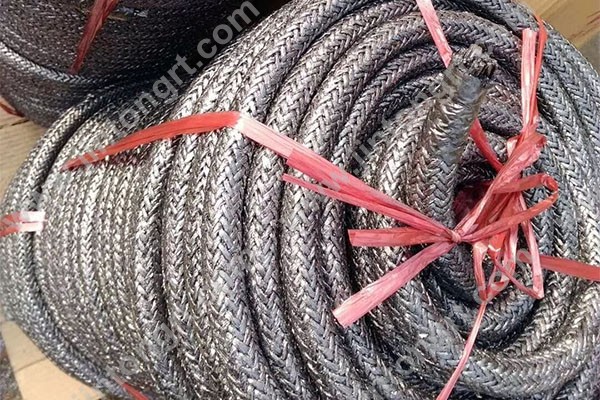

石墨缆接地线规格：

缆的横截面积20×20mm，16×16mm，4×4mm，5×5mm,长度可根据用户设计需求加工。

石墨缆接地线用量计算:

本品使用量按直径10mm的镀锌钢用量计算。

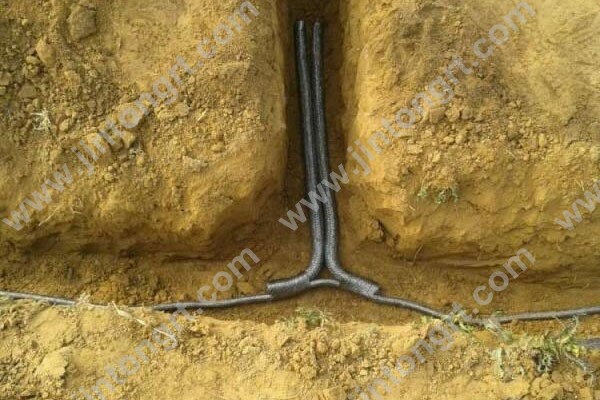

石墨缆接地线正确的使用方法：

1、产品在沟内敷设安装时需伸直，禁止小角度折弯，如需折弯，其角度应保持圆弧状。

2、产品埋设时，应先将连接头安装紧固，再下挖深度为0.8米的沟，后采用细土分层夯实。

3、安装时，必须全部放在沟内伸直，如果为口子形必须搭接扎紧，杆下垂直部分，需预留0.3米左右圆曲。

4、产品用量与铁塔根开情况及路况无关，只与土壤电阻率有关。

5、连接时采用搭接连接，其搭接长度不小于直径的5倍，搭接时采用0.2mm的单股石墨线扎紧形成良好的导电通路。

6、杆塔与石墨缆接地线连接时采用专用连接板连接。
